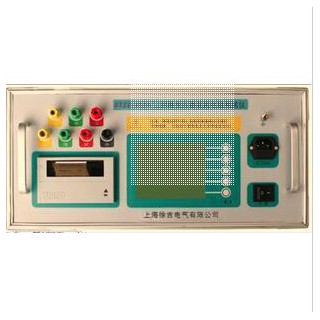

三通道变压器直流电阻快速测试仪

产品简介
JHZY-3S三通道变压器直流电阻快速测试仪，是变压器直流电阻测量的一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。
三通道变压器直流电阻快速测试仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流 电阻的选择。

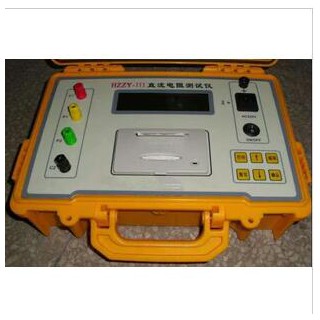

JHZY-3S三通道变压器直流电阻快速测试仪

产品常用名称
三通道变压器直流电阻快速测试仪、直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、三回路变压器直流电阻测试仪、三回路变压器直阻测试仪、三回路直阻测试仪、三通道变压器直流电阻测试仪、三通道直流电阻测试仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪


JHZY-3S三通道变压器直流电阻快速测试仪

技术参数

测量方式 单相 （两相） 三相

电流档位 1A 5A 10A20A 1A5A10A

测量范围 1A：10mΩ~20Ω 1A：10mΩ~6Ω（每相）

5A： 10mΩ~4Ω 5A：10mΩ~1Ω（每相）

10A： 1mΩ～2Ω 10A: 1mΩ~0.6Ω （每相）

20A： 1mΩ~1Ω /

分辨率 0.1μΩ

测量准确度 ±（0.2%满量程+2个字）

数据存储 150组

电源 AC 220V±22V，50Hz±2 Hz /

工作环境 环境温度：0℃～40℃；相对湿度：≤80%

1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和zui的测量状态，无须手动切换电流换档，电池电量显示清晰，电池充满自动断电。
3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术，可有效减轻仪器内部发热。
8、可储存120次测量数据，掉电不丢失。
9、全部汉字菜单及操作提示，直观方便。
XJ-10A变压器直流电阻快速测试仪
三、主要技术指标
1、主要技术指标见下表：
测量范围：1mΩ～2kΩ
输出电流：0～10A
测量精度：0.2%±2字
2、zui高分辨率：1uΩ
3、工作电源：AC，220V±10%
4、环境温度：-10～40℃
5、体积：370×245×130mm(10A型)
6、重量：7kg(10A型)
